Cycloconverter -Fütterung der Dreiphasen -Induktionsmotor:
Mit einem Cycloconverteur kann eine variable Frequenzleistung für einen Induktionsmotor erhalten werden. Wie bereits erwähnt, ist ein Cycloconutor ein Frequenzumwandlungsgerät bei einem einzigen Schritt, der die Leitungsfrequenz CA in eine variable Frequenz umwandelt.

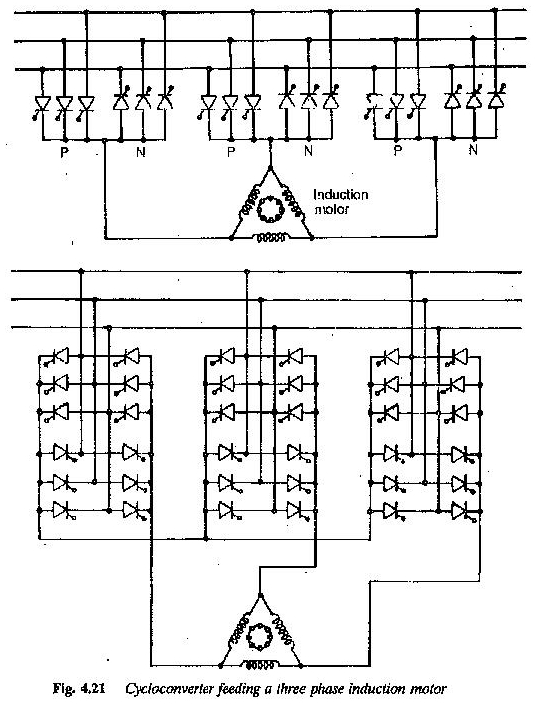

Eine Dreiphasen -Induktions -Motorversorgung des Cycloconverters ist in Abbildung 4.21 dargestellt. Cycloconverteur -Induktionsmotorantrieb hat die folgenden Eigenschaften:
1. Die Spannungsregelung ist im Wandler selbst möglich, so dass die Maschine unter ihren nominalen Durchflussbedingungen arbeitet.
2. Der Cycloconverteur funktioniert mit Leitungsschalter. Es ist kein erzwungenes Umschalten erforderlich, da die für das Umschalten erforderliche Blindleistung durch die Linie bereitgestellt wird. Verluste aufgrund von erzwungenem Umschalten können beseitigt werden. Der Konverter arbeitet mit dem Offset von PowerFactor. Der Leistungsfaktor der Linie ist bei Lichtlasten sehr mittelmäßig.
3. Die Thyristor -Schießwinkel werden so moduliert, dass eine durchschnittliche sinusförmige Spannung aus der Eingangsspannungswelle synthetisiert wird. Somit bietet ein Cycloconverteur bei allen Frequenzen eine Form einer qualitativ hochwertigen sinusförmigen Welle.
Wenn diese Spannung durch die Terminals der Maschine beeindruckt ist, ist ein Strom, der fast sinusförmige Flüsse ist, da die Induktivität der Maschine eine harmonische Abschwächung verursacht.
Die Maschine hat daher keine merklichen Drehmomentpulsationen und harmonischen Verluste, und der Betrieb ist fließend und wirksam.
4.Der Cycloconverteur ist in der Lage, Strom in beide Richtungen zwischen einer CA -Quelle und einer Motorlast zu übertragen. Es kann eine Last von jeder PL mit Strom versorgen. Die Regeneration ist im vollen Geschwindigkeitsbereich innewohnt. Ein Betrieb von vier Quadranten ist einfach und einfach.
5. Es erfordert viele Thyristoren, die den Vorteil des Leitungsumschusses ausgleichen. Wenn jedoch ein Thyristor fehlschlägt, ist keine Schließung erforderlich. Der Ausgang kann ohne Unterbrechung mit einer leicht verzerrten Wellenform verfügbar gemacht werden.
Die Kostenerhöhung und die komplexe Kontrolle eines Cycloconverteur können für große Leistungsanwendungen gerechtfertigt werden. Die oben genannten Eigenschaften eines Induktionsmotorantriebs, der an einem Cycloconverteur gespeist wird, zeigen, dass er einen sehr glatten Betrieb mit niedriger Geschwindigkeit mit der geringsten Drehmomentwelligkeit bietet.
Daher ist es sehr attraktiv für reversible Training bei niedriger Geschwindigkeit und hoher Leistung. Diese Scheibe findet eine Anwendung im Zement ohne Ausrüstung oder die Kugeln der Ballmühle. Der Mühlenleser ist direkt an den Motor angeschlossen, der von einem Cycloconvent mit niedrigem Frequenz geliefert wird.
