Convertitore VSWR in coefficiente di riflessione (Γ).

Il convertitore VSWR al coefficiente di riflessione calcola la quantità di segnale riflesso in un sistema RF dal rapporto di onda stazionaria della tensione (VSWR) .
Questo calcolo è essenziale per valutare la qualità dell’adattamento di impedenza tra una linea di trasmissione e un carico.

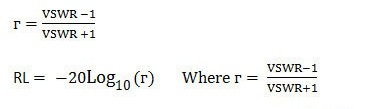

Formula utilizzata

Γ = (ROS – 1) / (ROS + 1)

O :
Γ = coefficiente di riflessione (senza unità)
VSWR = rapporto delle onde stazionarie della tensione

Spiegazione

Il coefficiente di riflessione ( Γ ) rappresenta la frazione del segnale che viene riflessa quando un’onda incontra un’impedenza diversa da quella della linea.
Un Γ pari a 0 indica un adattamento perfetto (nessuna riflessione), mentre un valore vicino a 1 significa una forte riflessione e uno scarso adattamento.
Questa relazione tra VSWR e Γ ci permette di comprendere le perdite e la qualità del trasferimento di energia in un sistema RF.

Utilizzo

Questo strumento viene utilizzato da ingegneri RF, tecnici di microonde e progettisti di antenne per convertire una misurazione VSWR in un coefficiente di riflessione.
Consente di valutare rapidamente il livello di riflessione del segnale e diagnosticare problemi di adattamento dell’impedenza.

Esempio di calcolo

Per un VSWR di 1,5 :
Γ = (1,5 – 1) / (1,5 + 1) = 0,2
Il coefficiente di riflessione è quindi 0,2 , indicando che viene riflesso il 20% dell’ampiezza del segnale.

Suggerimenti per il calcolo

  • Un VSWR pari a 1 significa adattamento perfetto (Γ = 0).
  • Maggiore è il VSWR, maggiore è il segnale riflesso.
  • Valori di Γ inferiori a 0,1 indicano generalmente un buon adattamento nelle applicazioni RF.

Perché questo calcolo è importante

Il calcolo del coefficiente di riflessione da VSWR aiuta a valutare le prestazioni di un sistema RF e a identificare i disallineamenti di impedenza.
Una corrispondenza non corretta può provocare perdite di potenza, distorsione del segnale e prestazioni ridotte del sistema.

Vantaggi

  • Consente di valutare la qualità dell’adattamento dell’impedenza senza misurazioni complesse.
  • Utile per la progettazione e manutenzione di antenne, linee di trasmissione e filtri RF.
  • Fornisce una visione chiara del comportamento del segnale riflesso nel sistema.

Risultato atteso: il coefficiente di riflessione Γ (senza unità), che indica la proporzione del segnale RF riflesso rispetto al segnale incidente.
