Inizio del motore a induzione della gabbia dello scoiattolo:
Iniziando direttamente online o completa – come già accennato, i motori a induzione della gabbia scoiattolo, di regola, fino a 4 o 5 kW vengono lanciati con questo metodo.

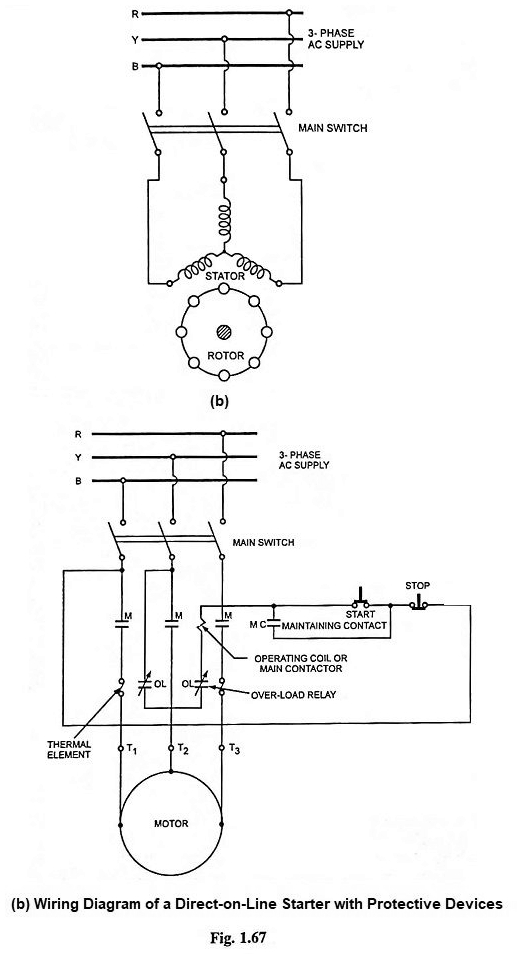

Come suggerisce il nome, questo metodo del motore di induzione della gabbia scoiattolo implica la commutazione diretta del motore di induzione della gabbia di scoiattolo polifase per fornire tubi, come illustrato nella Figura 1.67 (a).
Lo starter direttamente online con un tipo di pulsante, che è molto comune, è illustrato nella Figura 1.67 (b). È semplice, economico e facile da installare e mantenere.
Consiste in una serie di pulsanti “start” e “stop”, un contattore (un elettromêne) con i suoi contatti associati e generalmente dispositivi di sovraccarico e protezione. Il pulsante di avvio è un contatto momentaneo che viene normalmente aperto da una molla.
Il pulsante di arresto viene mantenuto normalmente chiuso da una molla. I relè di sovraccarico termico sono comunemente utilizzati per la protezione da sovraccarico del motore.
La sottotensione è fornita dal contattore (che è controllato da un circuito di controllo a tre fili) mantiene l’interruzione del circuito anche dopo il ripristino dell’alimentazione.
Coppia sviluppata all’inizio del motore a induzione della gabbia dello scoiattolo mediante commutazione diretta:

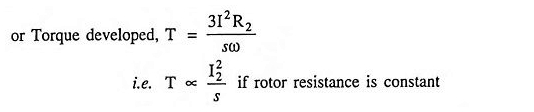

Laddove i2 è la corrente del rotore per fase, R2 è una resistenza al rotore per fase, t è la coppia sviluppata, s è la scorrimento e ω è la velocità angolare dell’alimentazione.

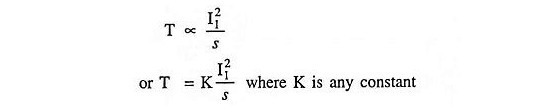

Poiché la corrente del rotore è proporzionale alla corrente dello statore I1, quindi
Nel turno di partenza, s = 1

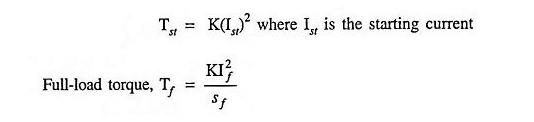

Quindi la coppia di partenza,
dov’è il carico completo e la corrente del motore SF è il cambio a pieno carico
Quando il motore è collegato direttamente attraverso il dotto di alimentazione, la corrente di avvio è uguale alla corrente di cortocircuito, ISC
