Motore di induzione di avvio a resistenza a fase monofase:

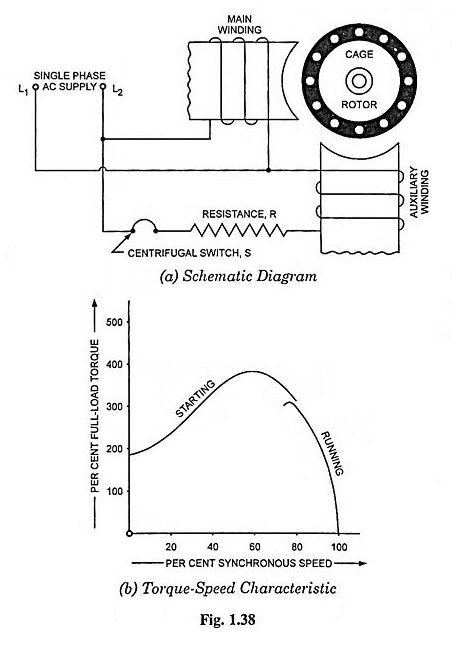

È una forma di un motore a fessura in fase divisa con elevata resistenza collegata in serie con avvolgimento ausiliario o start, come illustrato nella Figura 1.38 (a). Una caratteristica tipica della velocità di coppia è rappresentata nella Figura 1.38 (b).
La coppia di partenza è 1,5 volte per il doppio della coppia di avvio a pieno carico e la corrente di partenza è da 6 a 8 volte la corrente di carico completo. La regolazione della velocità di un motore a induzione a fase singola per l’avvio della resistenza è molto buona.
La percentuale scorrevole nella maggior parte dei motori divisi in kilowatt in kilowatt è di circa il 4-6%. Tale motore può funzionare con un fattore di potenza da 0,55 a 0,65 e un’efficienza dal 60 al 65%.
A causa dei loro motori a basso contenuto di ferme, la resistenza nella fase divisa sono i motori a fase singola più popolari. Questi motori sono fabbricati in note divise da Kilowatt (da 1/20 a 1/4 kW) con una velocità che va da 2.875 a 700 giri/min.
Questi motori trovano ampie applicazioni per bassi carichi di inerzia, carichi operativi continui e applicazioni che richiedono una coppia di partenza moderata, ad esempio per guidare lavatrici, ventole, soffiatori, pompe centrifughe, frigoriferi domestici, macchine per la duplicazione, dispositivi desktop, macchine per la lavorazione degli alimenti, strumenti di carpentry.
Lo sterzo di rotazione di un motore a induzione per il antipasto del condensatore può essere invertito modificando i collegamenti alla fornitura dell’avvolgimento o dell’avvio principale.
Il punto notevole è che l’inversione di un motore di induzione nella fase divisa avviene solo quando è a riposo e l’interruttore di avviamento è nella sua disartica normalmente chiusa.
