Modulation de modulation d’amplitude des pôles: moteur d’induction:
La méthode de modification du poteau comme déjà discuté permet un changement de vitesse par un facteur 2. Dans certaines applications, un changement de vitesse n’est requis que par une petite quantité, par exemple certains ventilateurs et les lecteurs de pompe nécessitent une réduction de la vitesse pour réduire la puissance de puissance au maximum à la moitié de la note.
Étant donné que le couple est proportionnel à la vitesse au carré dans un lecteur de ventilateur, la puissance est proportionnelle à (vitesse) 3. La moitié de la puissance nominale est obtenue lorsque la vitesse est réduite d’environ 20%. Un si petit changement de vitesse est possible par moteur d’induction de modulation d’amplitude des pôles.
La distribution MMF dans le randonnée à air en raison de l’enroulement du stator d’un moteur à induction triphasé peut être généralement écrit comme
où θ est l’angle mécanique.
Dans un moteur à induction ordinaire, les amplitudes de MMFS FMA, FMB et FMC, sont constantes et égales. Dans la méthode en discussion, les amplitudes sont variées (ou modulées) selon la règle:
Théoriquement, K et α peuvent avoir des valeurs.
Substitution de l’équation. (6.65) en (6,64) rendements
qui peut être écrit comme
Ainsi, le moteur à induction de modulation d’amplitude des pôles de MMF dans une machine triphasée ayant des poteaux P, produit deux ensembles de mmfs triphasés avec des poteaux (p – k) et (p + k). Puisque, deux ensembles de poteaux produiront des couples dans des directions opposées, l’une d’elles doit être supprimée.
Cela peut être réalisé en choisissant la valeur de α 2π / 3 ou –2π / 3. De l’équation. (6.67) Il est évident que les nombres de pôles modifiés seront (P + K) dans les anciens et (P – K) dans ce dernier, car d’autres pôles produisent des MMF co-phasaux qui ne produisent aucun couple moyen.
Habituellement, la valeur de K, connue sous le nom de cycle de modulation, est devenue l’unité. Même alors, il est très difficile de mettre en œuvre la loi de modulation des équations. (6.66) En raison de sa nature sinusoïdale. Il peut cependant être simplifié comme

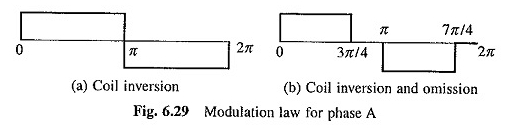

La fonction de modulation de la phase A est représentée sur la figure 6.29 (a). La loi sinusoïdale de la modulation a donc été approximée par une onde de courant alternative rectangulaire. Cela signifie que pour le changement du nombre de pôles, le courant à travers la dernière moitié des bobines dans chaque phase est inversé.

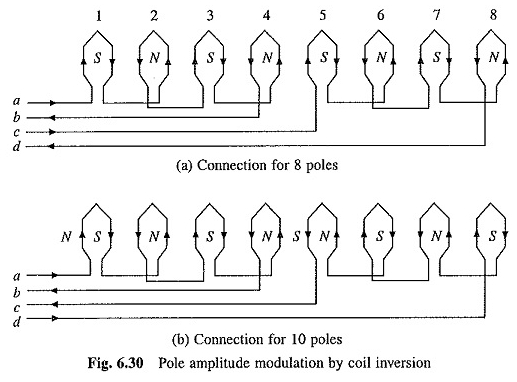

Cette loi est connue sous le nom d’inversion de la bobine. La figure 6.30 montre la mise en œuvre de cette loi pour un stator à 8 pôles. Avec la direction actuelle illustrée à la figure 6.30 (a), la machine fonctionne avec 8 poles. L’inversion du groupe de bobine CD modifie le nombre de pôles à 10 comme le montre la figure 6.30 (b).
Ici également, la direction requise des courants à travers des bobines peut être obtenue en connectant les groupes de bobines AB et CD en série ou en parallèle.
Par un bon choix de séries et de connexions parallèles d’une part et de delta et d’étoile d’autre part, des opérations de couple constant, de puissance constante et de couple variable peuvent être obtenues.
Une autre loi simple du moteur d’induction de modulation d’amplitude des pôles, connue sous le nom d’inversion et d’omission de la bobine, est illustrée à la figure 6.29 (b) pour la phase A. Cela nécessitera cependant que les connexions soient publiées pour trois groupes de bobines pour chaque phase. En dessinant une figure similaire à la fig.
6.30, il peut être montré que le moteur à induction de modulation d’amplitude des pôles d’une machine à 8 pôles donne 6 pôles.
Comme les systèmes de poteaux n’alternant pas le long de la périphérie, ces moteurs à connexion modifiés souffrent de courants et de tensions harmoniques et ont un facteur de puissance et une efficacité inférieurs à ceux des moteurs à évolution des pôles décrits dans la section précédente. Ils trouvent des applications dans les ventilateurs, les ventilateurs et les entraînements de pompe.
