Métodos de partida do motor de indução:

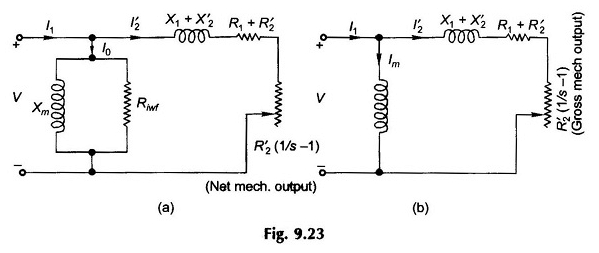

Métodos de partida do mecanismo de indução – no momento do início da mudança do motor, sendo a unidade, a resistência da carga em referência ao modelo de circuito aproximado na Figura 9.23 significa que prevalecem as condições curtas do circuito.

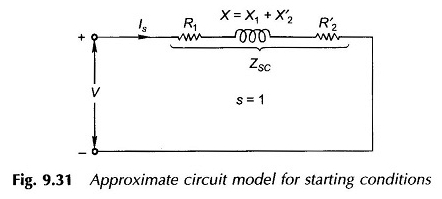

Consequentemente, a corrente do motor no início -up pode atingir cinco a seis vezes a corrente de carga total. Em comparação, a emocionante corrente no ramo de derivação do modelo de circuito pode ser negligenciada reduzindo o circuito para a da Figura 9.31.
AGORA
Assumindo por simplicidade que seja aproximada da maçã
Ou seja, a corrente de magnetização é negligenciada mesmo em condições de carga total.
ENTÃO
Ou
- Sfl = deslizamento com carga total (2,8%)
O torque inicial expresso em relação ao torque completo é
Métodos de partida para mecanismos de indução da gaiola de esquilo:
Início direto: quando um mecanismo de gaiola de esquilo é lançado “diretamente online”.
A corrente de inicialização é igual à corrente de curto-circuito (rotor bloqueado). Para sair
Depois da equação. (9.60)
Isso significa que, quando a corrente de início -up é tão grande quanto cinco vezes a corrente de carga completa, o torque de partida igual ao torque de carga total.
Com uma corrente de partida tão grande, o motor deve acelerar e atingir rapidamente a velocidade normal; caso contrário, o superaquecimento pode danificar o motor. A carga no motor no momento da partida deve, portanto, ser muito leve ou, de preferência, o motor deve estar em vigor.
Para proteger seus sistemas de suprimentos, os serviços públicos elétricos têm regulamentos contra picos atuais de curto prazo; O consumidor é fortemente penalizado pelo Tarrif apropriado para esses picos. Portanto, são apenas pequenos motores que podem ser iniciados diretamente online.
Um consumidor a granel pode começar de motores de até 10 kW diretamente on -line, desde que ele organize para cronometrar o início desses motores.
Início da tensão reduzida: a corrente de início -up pode ser reduzida a um nível tolerável por partida reduzida. Isso significa que o torque inicial é bastante reduzido porque é proporcional ao quadrado de tensão. Essa start-up só pode ser realizada com o fracasso da luz. Vários métodos de partida de tensão reduzidos são discutidos abaixo.
Início do estator-impede: a inclusão de resistores ou indutâncias nas três linhas que fornecem o estator do mecanismo de indução reduz a tensão do terminal do estator para x V da tensão nominal V. A corrente inicial inicial é então
Substituindo na equação. (9.60)
Assim, enquanto a corrente reduzida de inicialização de uma fração X da corrente de partida de tensão nominal (ISC), o torque de partida é reduzido por uma fração X2 da obtida com comutação direta.
Este método pode ser usado para motores pequenos, como aqueles que dirigem bombas centrífugas; Mas a partida de estrela-delta (dada mais tarde) é mais barata com melhor torque de partida.
Início do autotransformador: Uma tensão reduzida para Start -Up pode ser obtida de três autotransformadores conectados na estrela, conforme indicado no diagrama esquemático da Figura 9.32. Se a tensão for reduzida a uma fração X da tensão nominal V, a corrente de partida do motor (inicial) será
Ou
- ISC = Corrente de partida (linha) com tensão total
A corrente retirada da fonte de alimentação é
A relação de torque de início / carga total é
Observamos que, se o torque de partida for reduzido a uma fração X2 da obtida pelo início direto, a corrente da linha de partida também será reduzida pela mesma fração.
Comparado ao início da impedância do estator, a corrente da linha reduz mais uma fração x enquanto o torque permanece o mesmo. Iniciar o autotransformador é muito maior que o início da impedância do estator.
Além disso, uma partida suave e alta aceleração são possíveis aumentando gradualmente a tensão para o valor total da linha.
Após o início, o autotransformer é cortado conforme indicado no diagrama de fiação na Figura 9.33. Deve -se notar que o autotransformador pode ser observado no curto prazo.
O uso de um autotransformador é uma maneira cara dos métodos de início -up do mecanismo de indução e é justificada apenas para motores grandes.

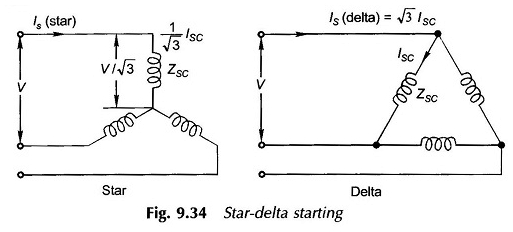

Iniciante de estrela-delta: O início do delta é um método inicial com dois mecanismos de indução baratos. O motor projetado para a operação do Delta é iniciado através da tensão de linha completa, conectando as fases das estrelas, conforme indicado no diagrama esquemático da Figura 9.34.
No início direto da Delta:
Em Star Start:
Start Line Current (Fase), é (Star)
Usando a equação. (9.60)
Ou
- ISC = Corrente de fase inicial (delta) e
- IFL = corrente de fase de carga completa (delta).
Assim, vemos que o Star-Delta, a start-up, reduz o torque de partida para terceiros, obtido pelo início direto do Delta e também pela corrente de partida para terceiros. Ele age exatamente como um auto -transformador começando com
Um iniciante de estrela-delta é muito mais barato que um iniciador de autotransformador e é comumente usado para motores pequenos e médios. A inicialização do esquema de partida em estrela-delta é ilustrada na Figura 9.35.
Iniciando o motor de indução do ciclo deslizante (Iniciar -Up da resistência ao rotor):
Já foi discutido que, nos motores do anel deslizante, a corrente de partida é reduzida e o torque de partida aumentou simultaneamente adicionando uma resistência externa ao circuito do rotor.
A Figura 9.36 mostra o circuito do motor (ramo de magnetização negligenciado) com uma resistência externa adicionada no circuito do rotor. Para mais simplicidade, a impedância do estator também é negligenciada. Aqui
Ou
- Rext = resistência externa real no circuito do rotor
AGORA
O torque de partida máximo é obtido em
que é equivalente ao casal de colapso ou
Por uma escolha apropriada de rext, a corrente de partida e o torque podem ser ajustados para níveis desejáveis. Como o torque máximo de inicialização é muito mais do que o torque de carga total, o uso de motores de anel deslizante com a partida da resistência ao rotor é ideal para iniciar a carga. A resistência ao rotor externo é organizada em estágios que são gradualmente cortados durante o início -up.
