Görüş hattı hesaplayıcısı, iki antenin birbirini doğrudan görebileceği maksimum mesafeyi tahmin etmenizi sağlar.
antenin yüksekliğine bağlıdır. Bu hesaplama radyo bağlantılarının, kablosuz ağların ve uzun menzilli iletişim sistemlerinin planlanmasında önemlidir.

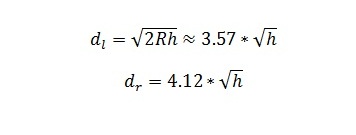

Kullanılan formül
Mesafeler aşağıdaki denklemler kullanılarak hesaplanır:
d l = 3,57 × √(h)
d r = 4,12 × √(h)
burada h antenin yüksekliğidir (metre cinsinden), d l optik görüş hattı mesafesidir ve d r radyo aralığıdır.
Formülün açıklaması
Görüş hattı mesafesi Dünyanın eğriliğine ve antenin yüksekliğine bağlıdır.
Anten ne kadar yüksek olursa görüş hattı mesafesi de o kadar büyük olur.
Formül, atmosferik kırılmayı hesaba katan ampirik bir katsayıyı entegre eder,
bu, optik görüş hattı ile gerçek radyo aralığı arasındaki farkı açıklar.
Kullanmak
Bu hesaplama kablosuz bağlantıların, baz istasyonlarının, mikrodalga sistemlerinin ve noktadan noktaya iletişimin tasarımında kullanılır.
İki anten arasında doğrudan, engelsiz bir bağlantı kurmak için gereken minimum yüksekliğin belirlenmesine yardımcı olur.
Hesaplama örneği
h = 10 m yüksekliğe kurulu bir anten olduğunu varsayalım.
Formülleri uygulayarak:
d l = 3,57 × √(10) = 11,29 km
d r = 4,12 × √(10) = 13,03 km
Optik görüş hattı mesafesi yaklaşık 11,3 km , pratik radyo menzili ise yaklaşık 13 km’dir .
Hesaplama ipuçları
- Formülü uygulamadan önce anten yüksekliğinin metre cinsinden olduğundan emin olun.
- Fit cinsinden yükseklikleri metreye dönüştürün (1 fit = 0,3048 m).
- Engellerin varlığı (binalar, tepeler, ağaçlar) gerçek menzili önemli ölçüde azaltabilir.
Bu hesaplamayı neden kullanıyorsunuz?
Görüş hattı, kablosuz ağların tasarımında önemli bir faktördür çünkü iki nokta arasında doğrudan iletim olasılığını belirler.
Bu mesafenin yanlış tahmin edilmesi sinyal kaybına veya parazite neden olabilir.
Faydalar
- Bir antenin kapsama alanını yüksekliğine göre değerlendirmenizi sağlar.
- Radyo ve mikrodalga ağlarının planlanmasında yardım.
- Menzil ve sinyal kalitesini en üst düzeye çıkarmak için anten kurulumunu optimize eder.
Beklenen sonuç: görüş hattı aralığının ve olası radyo kapsama alanının daha iyi anlaşılması.
