Contrôle de phase du moteur à induction triphasé:

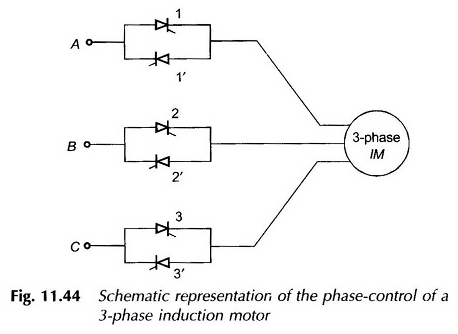

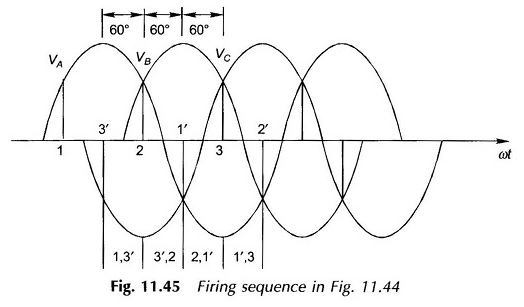

La figure 11.44 montre la représentation schématique du contrôle de phase du moteur à induction triphasé. Deux thyristors sont connectés en antiparallèle dans chaque ligne. La séquence de tir des thyristors pour tous les modes de fonctionnement est de 1, 3 ‘, 2, 1 ′, 3 et 2 ′ comme le montre la figure 11.45.
L’intervalle entre les tirs successifs est de 60 ° et la fréquence de tir est six fois la fréquence d’entrée. On voit sur la figure 11.45 que le 3 ‘est tiré 1 et 3’ conduite pendant 60 °; Ensuite, 2 est tiré et 3 ′ et 2 conduisent pour les 60 ° suivants et ainsi de suite.
Chaque thyristor après avoir été tiré conduit à 120 °. Tant qu’un thyristor mène la tension de phase correspondante sera connue. Lorsqu’une phase devient ouverte, sa tension sera celle induite en raison des courants qui coulent dans les deux autres enroulements du moteur.
À la suite du contrôle de phase, la tension de RMS efficace appliquée aux bornes du moteur diminue. Il s’agit en effet d’une méthode de contrôle de tension.
