Constructie van de inductiemotor en rotortypen in de inductiemotor:

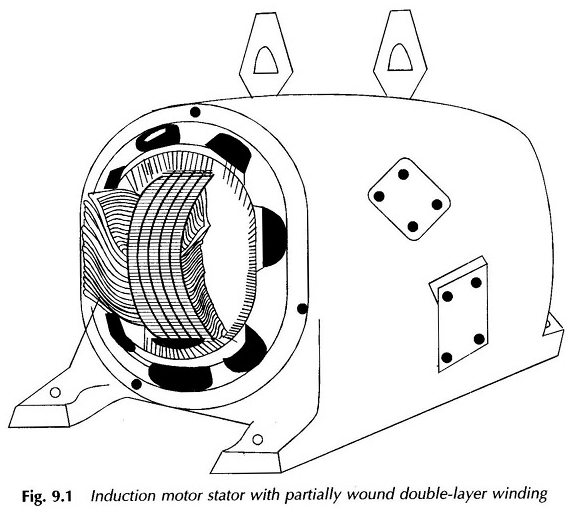

De stator van een inductiemotorconstructie is vergelijkbaar met die van een synchrone machine en raakt gewond voor drie fasen, waarbij de modem de wikkeling met twee lagen wordt gebruikt. Figuur 9.1 toont de stator van een inductiemotor.
Rotortypen in de inductiemotor:
Twee soorten constructies worden gebruikt voor de rotorrotor in een wond en de eekhoornkooi -rotor. De rotorkern is van geplastificeerde constructie met goed geperforeerde locaties om de rotorwikkelbalken te huisvesten.
De geperforeerde laminaties worden gestapeld en direct op een boom geïnstalleerd in het geval van kleine machines, terwijl in het geval van grote machines een stapel ringvormige stoten van een geschikt transversaal gebied wordt geïnstalleerd op een spider-web-opstelling op de boom.
Rotor van wonden en constructie van rotor van eekhoornkooi:
Bij de constructie van een inductiemotor is de wikkeling van een wondrotor polyfase met spoelen die in de kern van de rotor worden geplaatst. Het is vergelijkbaar met dat van de stator, behalve dat het aantal slots kleiner is en minder bochten per fase van een zwaardere bestuurder wordt gebruikt.
De rotor wordt opgerold en aangesloten als een ster met drie sporen uit de machine via schuifringen die op de boom worden geplaatst. De schuifringen worden gebruikt door middel van koolstofborstels.

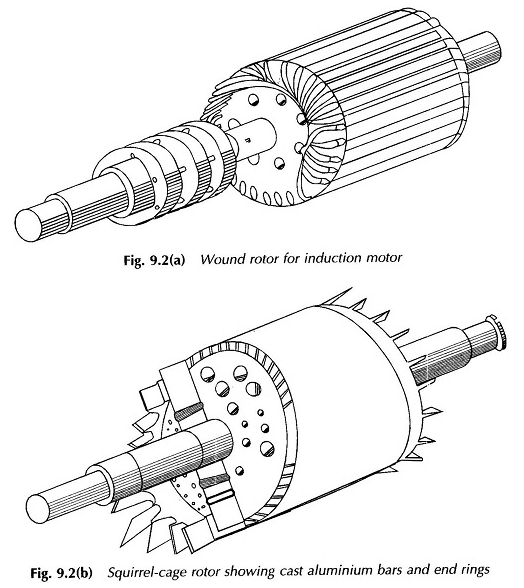

De constructie van de wondrotor wordt in het algemeen gebruikt, zodat grote machines worden gebruikt wanneer de startkoppelvereisten streng zijn. Figuur 9.2 (a) toont het weergave van een slipringrotor.
De externe weerstand kan worden opgenomen in het rotorcircuit door schuifringen om de startstroom te verminderen en tegelijkertijd het startkoppel te verbeteren.
De rotor van eekhoorn-kooi heeft vaste drivermateriaalstaven geplaatst in rotor en kortgesloten locaties door de eindringen aan elke kant. Figuur 9.2 (b) toont de weergave van de kleine eekhoornkooi -rotor.
In grote machines worden geallieerde koperen staven getraind in de spleten en zijn ze op de koperen ringen gesleept. Rotors tot 50 cm in diameter hebben over het algemeen diecast aluminium staven waarin de eindringen ook tegelijkertijd met hetzelfde materiaal worden verzonken met behulp van een geschikte mal.
Het is een economisch proces en wordt over het algemeen gebruikt bij de massaproductie van kleine inductiemotoren.
Het rotorcircuit van een eekhoornkooi kan niet worden getemperd en de machine heeft een laag start -up koppel, terwijl het uitstekende loopprestaties heeft. Daarom kan het niet worden gebruikt wanneer een hoog startkoppel vereist is.
Het startkoppel van een eekhoornkooi -motor kan worden verbeterd met een dubbele kooi -rotor of een diepe balkrotor. Dit type constructie wordt gebruikt voor het doel van een gemiddelde startkoppelvereiste.
Zoals reeds vermeld in de constructie van een inductiemotor, heeft de rotor een kleiner aantal slots dan de stator en moet het een niet -integraal veelvoud zijn van statorslots om de magnetische vergrendeling van de tanden van de rotor en de stator te voorkomen op het moment van starten.
De slots in de inductiemachine worden semi-geformuleerd om de permeaat door paal te vergroten, zodat de magnetisatiestroom, die verantwoordelijk is voor de eenheidsfactor van deze motor, binnen de limieten wordt gehandhaafd.
3 -fase schuifring inductiemotor:

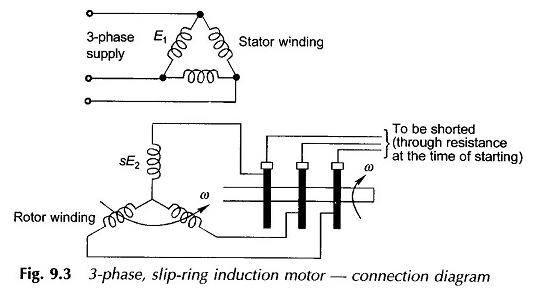

Het verbindingsdiagram van een 3 -fase schuifringinductiemotor met stator verbonden aulta en rotor verbonden met de ster is getekend in figuur 9.3.
Rotorwikkeling is verbonden met schuifringen die worden kortgesloten door externe weerstanden op het moment van starten; De weerstanden worden gesneden wanneer de motor op volle snelheid bereikt.
De rotor van een eekhoornmotor in een kooi is zeker kortsluiting, zoals hierboven aangegeven. Deze kunnen vanuit het oogpunt van het circuit worden vervangen door een equivalente wondrotor.
