CSI Squirrel Cage Induction Motor Drive:

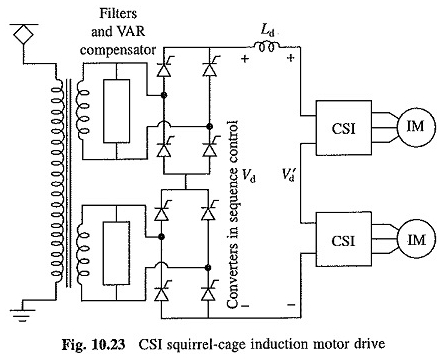

De prestaties en werking van de CSI -inductiemotoraandrijving worden al uitgelegd. Afbeelding 10.23 toont de details van de tractieaandrijving voor inductie van de motoraandrijving van de CSI -eekhoornkooi.
In een meerdere stappenverzameling wordt AC omgezet in CC met een sequentiebestrijding om de convertervermogensfactor te verbeteren en om de door deze geproduceerde harmonischen te verminderen.
Var statische filters en compensatoren worden gebruikt om de vermogensfactor groter dan 0,8 te handhaven en om harmonischen binnen de huidige limieten van acceptabele limieten te handhaven, zet de bronomvormer (CSI) CC om in variabele frequentiestroom die vervolgens wordt geleverd met de inductiemotor. Elke motor wordt aangedreven door een afzonderlijke CSI.
Omdat de inductiemotor van de CSI -eekhoornkooi niet geschikt is voor parallelle werking, zijn ze in serie verbonden. Wanneer vier motoren worden gebruikt, is een alternatief om de vier standaardomvormers te koppelen, die elk hun eigen motor leveren. Een enkele converter in de reeksregeling voedt vervolgens de vier omvormers.
Een ander alternatief zal zijn om twee seriële omvormers te verbinden die worden geleverd door een converter die wordt bestuurd door sequentie (Fig. 10.23). Twee van deze paren, elk samengesteld uit twee omvormers die zijn gevoed uit een gecontroleerde reeks converters, worden vervolgens verstrekt van een gemeenschappelijke transformator.
De huidige bronomvormer heeft zich al gepresenteerd. Bij lage snelheid wordt modulatie van de pulsbreedte soms gebruikt om een soepele start te verkrijgen.
Regeneratieve remcapaciteit is inherent aan de lezer. Voor deze omvormerfrequentie wordt de frequentie verlaagd om de werking van de motormotor naar het remmen te verplaatsen en wordt de converter gebruikt als een omvormer.
De inductiemotor van de CSI -eekhoornkooi heeft de volgende kenmerken:
- Spanningen, zwaar en dierbaar.
- Slecht lidmaatschap vanwege een langzame dynamische reactie en een serieverbinding.
