Met de Pi-verzwakkercalculator kunt u de weerstandswaarden bepalen die nodig zijn om specifieke verzwakking in een Pi-type netwerk te verkrijgen.
Dit hulpmiddel is essentieel voor het matchen van de impedantie, het verminderen van het signaalniveau en het beschermen van gevoelige componenten in RF- en elektronische circuits.

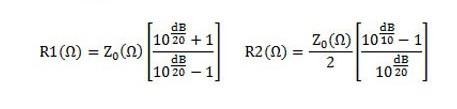

Gebruikte formule
Voor een Pi-verzwakker met demping A (in dB) en systeemimpedantie Z₀ (in Ω):
K = 10^(A/20)
R1 = Z₀ × (K + 1) / (K – 1) (shuntweerstand)
R2 = Z₀ × (K² – 1) / (2 × K) (serieweerstand)
Uitleg
De K-waarde vertegenwoordigt de spanningsfactor die overeenkomt met de gewenste verzwakking.
R1 en R2 zijn berekend om nauwkeurige verzwakking te bereiken terwijl de ingangs- en uitgangsimpedantie gelijk blijven aan Z₀.
Deze methode zorgt ervoor dat het signaal gelijkmatig wordt verzwakt zonder impedantie-mismatch te veroorzaken.
Gebruik
Deze tool is handig voor RF-ingenieurs, versterkerontwerpers en instrumentatietechnici.
Het wordt gebruikt om verzwakkers te ontwerpen om signaalniveaus aan te passen, componenten te beschermen en impedanties tussen verschillende circuitblokken op elkaar af te stemmen.
Rekenvoorbeeld
Voor 10 dB demping en 50 Ω systeemimpedantie:
K = 10^(10/20) ≈ 3,162
R1 = 50 × (3,162 + 1) / (3,162 – 1) ≈ 87,9 Ω
R2 = 50 × (3,162² – 1) / (2 × 3,162) ≈ 72,8 Ω
Rekentips
- Controleer of de verzwakking en impedantie correct zijn ingevoerd.
- Vermijd het gebruik van extreme waarden die oneindige of negatieve weerstanden kunnen veroorzaken.
- Gebruik deze tool om verschillende dempingsniveaus te testen voordat u deze op het echte circuit implementeert.
Waarom deze berekening belangrijk is
Nauwkeurige berekening van weerstanden in een Pi-verzwakker zorgt voor bescherming van gevoelige componenten, handhaaft impedantie-matching en maakt effectieve signaalniveaucontrole in RF-circuits mogelijk.
Voordelen
- Hiermee kunt u snel Pi-verzwakkers ontwerpen voor elk verzwakkingsniveau.
- Handhaaft een constante ingangs- en uitgangsimpedantie.
- Toepasbaar voor RF-, audio- en elektronische circuits in het algemeen.
Verwacht resultaat: R1 (shunt) en R2 (serie) in ohm, waardoor de gewenste verzwakking en impedantie-matching wordt gegarandeerd.
